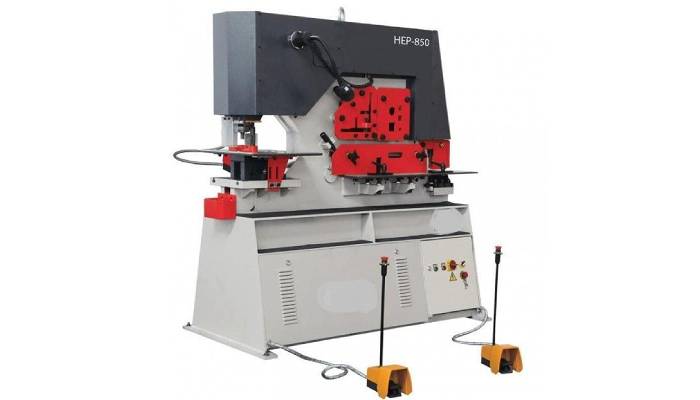

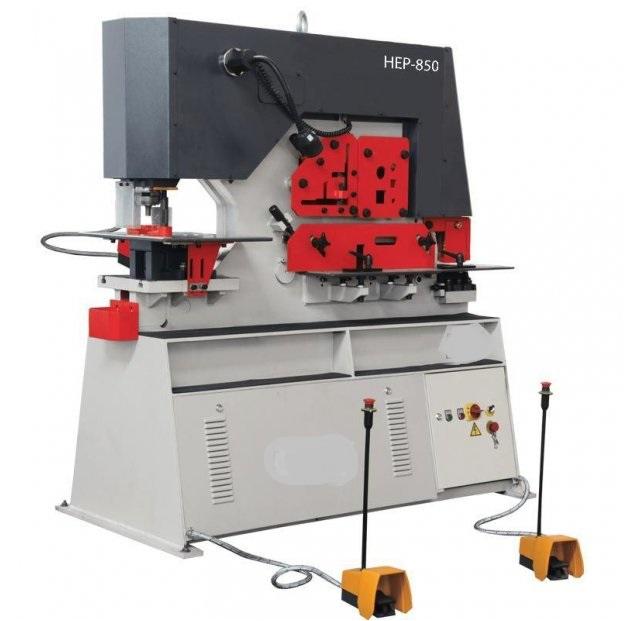

Standard Equipments	PUNCHING	HEP-550	HEP-650
	Diameter x max. thickness	Ø 20 x 20 mm	Ø 26 x 20 mm
	Diameter x thickness	Ø 40 x 10 mm	Ø 57 x 10 mm
	Maximum Diameter	Ø 100 x 3 mm	Ø 110 x 3 mm
	Stroke	60 mm	55 mm
	Stroke count in (20 mm)	x 25	x 25
	Throat depth	255 mm	305 mm
	Working height	1030 mm	1030 mm
Standard Equipments	STEEL BAR SHEAR	HEP-550	HEP-650
Standard Equipments	Round / Square	Ø 40- 40 mm	Ø 45- 45 mm
Standard Equipments	ANGLE SHEAR	HEP-550	HEP-650
	Angle section (90°)	120 x 120 x 12 mm	120 x 120 x 12 mm
	Angle section (45°)	70 x 10 mm	70 x 10 mm
	Working height	1130 mm	1140 mm
Standard Equipments	SHEET METAL SHEAR	HEP-550	HEP-650
	Sheet metal	200 x 20 mm	300 x 20 mm
	Sheet metal	300 x 15 mm	375 x 15 mm
	Blade Length	317 mm	380 mm
	Shearing with angle	80 x 15 mm	100 x 15 mm
	Working height	900 mm	900 mm
Standard Equipments	NOTCHING	HEP-550	HEP-650
	Thickness	10 mm	10 mm
	Width	45 mm	45 mm
	Depth	90 mm	90 mm
	Working height	900 mm	900 mm
Optional Equipments	OPTIONAL TOOLS	HEP-550	HEP-650
	U-I Section blades (for UPN - IPN cutting)	120 x 58 mm	120 x 58 mm
		80 x 9 mm	90 x 11 mm
Optional Equipments	Special V-Notching tooling	100 x 100 x 10 mm	100 x 100 x 10 mm
Optional Equipments	V - bending Press Brake Bar bend Max.	250 x 12 mm	250 x 15 mm
Optional Equipments	V - bending Press Brake Sheet bend. max.	500x3 mm	500x3 mm
Optional Equipments	Punching on notcher Throat depth	125 mm	125 mm
Optional Equipments	Punching on notcher Max. capacity	Ø 38 x8 mm	Ø 38 x8 mm
	TECHNICAL DATA	HEP-550	HEP-650
	Motor Power	5. 5 kW	5. 5 kW
	Weight	1520 kg	1600 kg
	Machine Dimensions (LxWxH)	1600x950x1880 mm	1700x950x1880 mm
	Power (Pressure)	55 ton	65 ton

Dotare standard:
• Poanson si matrita 22 mm;
• Suport poanson;
• Panza pentru debitat platbanda;
• Panza pentru debitat profil patrat si rotund;
• Foarfeca de taiat in unghi;
• Instalatie de iluminat
• Instalatie de ungere;
• Limitatori actionati electric;
• Cheie tip C
• Manual de utilizare.

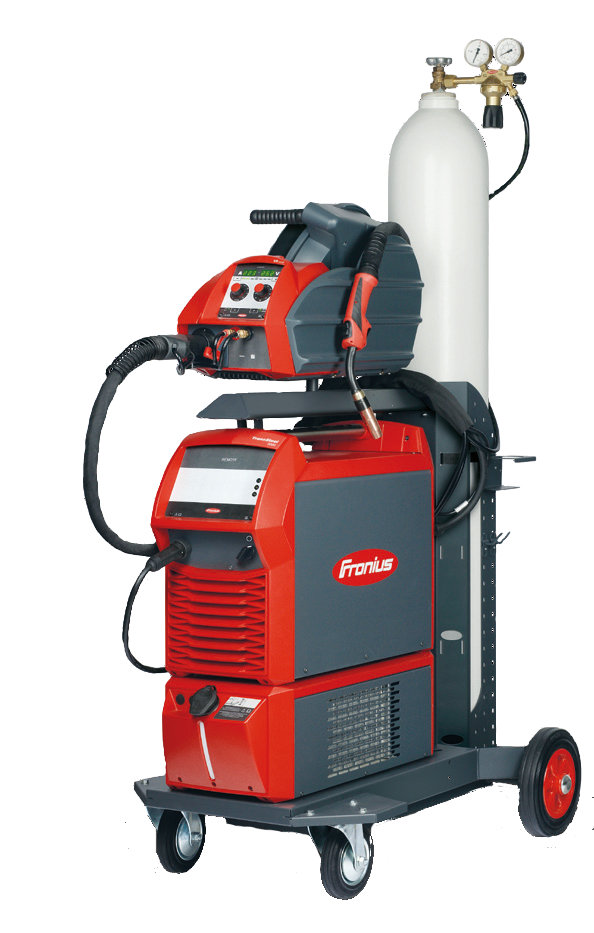

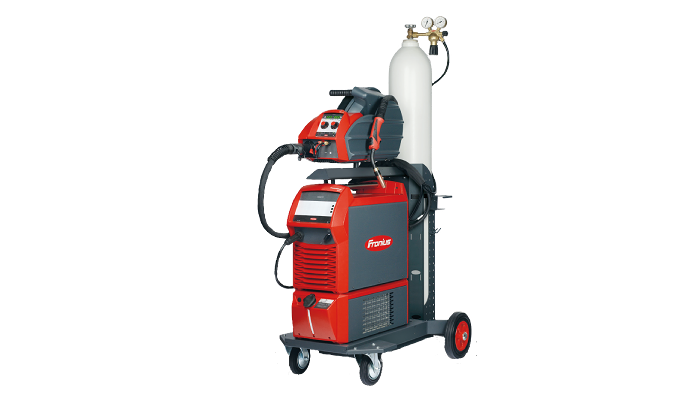

Trei clase de putere: 270 amperi, 350 amperi si 500 amperi
Avans optimizat al sârmei cu motorul cu 4 role
Circuit de rãcire puternic (opþional) cu protecþie la supratemperaturã

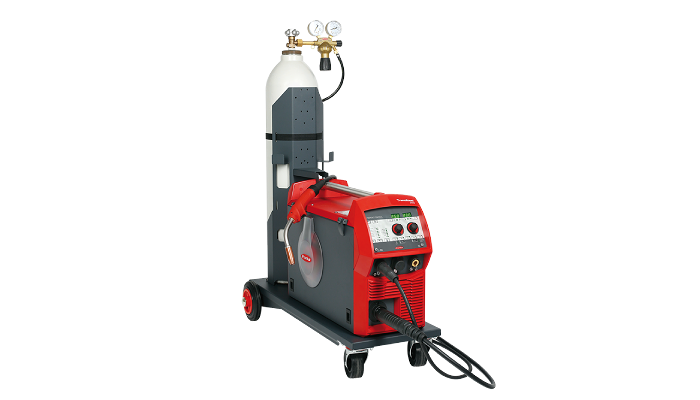

Sortiment de pistolete adecvat pentru o putere sporitã si o duratã activã prelungitã
Sudare prin punctare si sudare intermitentã ca standard
Este posibilã functionarea monofazatã a TransSteel 2700C (varianta MV)

REZULTATE REPRODUCTIBILE 100% ÎN CONSTRUCTII METALICE

Conform EN 1090
Întrerupãtor cu cheie pentru blocarea panoului de operare la TransSteel 3500C/3500/5000
Certificat de calibrare, respectiv autocolantul cu data calibrãrii, oferit standard (conform EN 50504)

Date tehnice:	TSt 2700C
Tensiunea reţelei ±10%	380 - 460 V (-10/+15 %)
Domeniul curentului de sudare	10 - 270 A
Curentul de sudare la: 10 min / 40°C	270 A 40% DA 210 A 60% DA 170 A 100% DA
Tensiunea de mers în gol	42 V
Tensiunea de lucru	14,5 - 34,5 V
Clasa de protecţie	IP 23
Tip de rãcire	AF / A
Dimensiuni l x b x h	687 x 276 x 445 mm
Greutatea	30 kg
Viteza de avans a sârmei	1 - 25 m/min

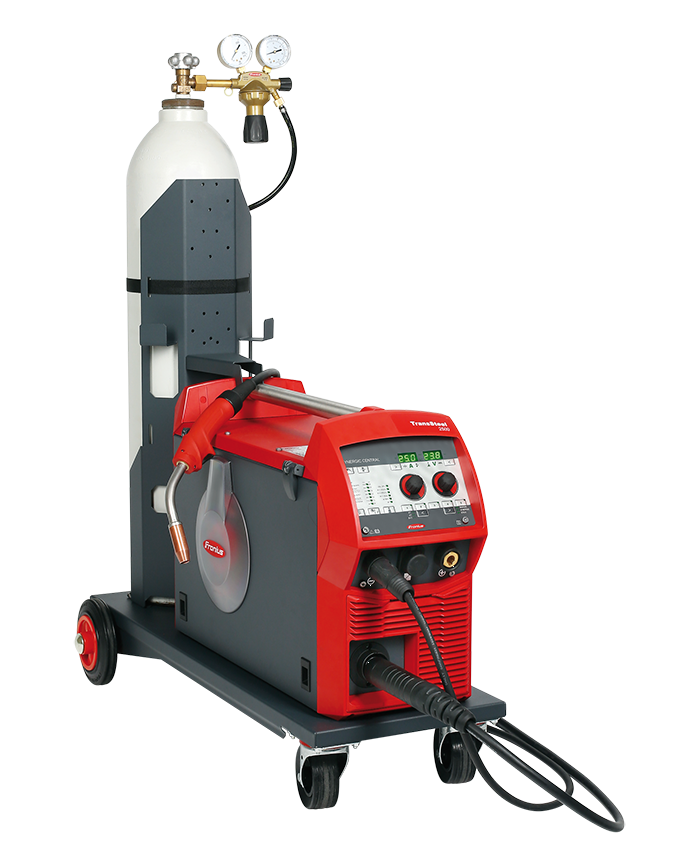

TransSteel este un partener robust şi fiabil, care se remarcă printr-un design inteligent şi o deservire foarte simplă. Aparatele digitale de sudare TransSteel sunt echipate cu cea mai nouă şi mai performantă tehnologie de la Fronius pentru sudare oţelului şi garantează obţinerea unor rezultate excelente, reproductibile 100%!

Reproductibilitate fidelă, indiferent de numărul de reproduceri, a parametrilor de sudare, este avantajul pe care îl impune “Revoluţia digitală”.

Sudorii profesionişti din domeniul construcţiilor de maşini, construcţiilor metalice, construcţia de reţele de conducte, macarale, vehicule feroviare sau recipiente, de pe şantierele navale şi din alte domenii în care se foloseşte oţelul, au acum la dispoziţie, prin familia de produse TransSteel, nivelul tehnologic ridicat impus de departamentul de cercetare-dezvoltare al firmei FRONIUS. TransSteel este conceput ca un întreg care trebuie să asigure uşurinţă în deservire şi fiabilitate robustă, plus proprietăţi la sudare perfecte.

Sistemele de sudare TransSteel permit sudarea prin următoarele procedee:

sudare MIG/MAG
sudare cu electrod învelit

În timpul procesului de sudare, valorile reale sunt măsurate în mod continuu, iar aparatul reacţionează imediat la orice modificare. Formula algoritmică perfecţionată de către producător asigură menţinerea oricărei stări nominale dorite.

Prin aceasta se obţine:

un proces de sudare constant,
parametri procesului de sudare perfect reproductibili,
programarea parametrilor de sudare facilă.

MOBILITATE

Sistemul de avans sârmă este uşor şi de dimensiuni reduse, deci portabil. El măreşte flexibilitatea pe şantier, iar datorită design-ului uşurează accesul chiar şi în locurile greu accesibile

DOMENII DE UTILIZARE

Aparatele sunt utilizate în ateliere de lucru şi în industrie: aplicaţii manuale şi automatizate pentru oţel slab aliat şi table galvanizate.Sistemele de sudare TransSteel au fost concepute pentru utilizare în:

construcţia de maşini şi de echipamente,
construcţii metalice,
construcţia instalaţiilor şi recipientelor,
şantiere navale şi industria offshore,
construcţia de schelete metalice,
construcţia maşinilor şi a vehiculelor de cale ferată.

STEEL TRANSFER TECHNOLOGY

TransSteel asigură proprietăţi perfecte la sudare datorită combinaţiei relaţiilor complexe dintre amorsare, arc electric şi comportarea la realizarea craterului final. Steel Transfer Technology înseamnă că TransSteel este echipat cu know-how-ul experţilor de la Fronius, pentru orice aplicaţie pe oţel.

Steel: Această caracteristică universală este ideală pentru reglaje rapide şi simple. Poate fi utilizată pentru a acoperi cea mai mare parte a aplicaţiilor pe oţel.
Steel Root: Această caracteristică asigură un arc electric scurt, moale şi stabil, care creează o baie de sudură vâscoasă, uşor de modelat. Un strat de rădăcină perfect, fără suport la rădăcină şi cu un rost umplut perfect – aceste argumente conving orice sudor.
Steel Dynamic: Această caracteristică asigură un arc electric concentrat şi flexibil. Rezultatul este o pătrundere îngustă şi adâncă şi o viteză de sudare mărită. (Un sudor de la FRONIUS spunea „arcul arde în baie”.)

DURATĂ MARE DE VIAȚĂ

conceptului robust pentru toate componentele
filtrului de praf, care protejează interiorul sursei de curent de impurităţi
filtrului de apă, care purifică lichidul de răcire şi măreşte astfel durata de viaţă a întregului sistem
carcasei dispozitivului de avans sârmă dintr-un material plastic de înaltă rezistenţă şi izolaţiei complete
ventilatorului comandat prin senzor de temperatură, care funcţionează doar la nevoie şi reduce acumularea de mizerie în interiorul aparatului.

UTILIZARE ÎN CONDIŢII EXTREME

Placa de conectare înclinată protejează conexiunile la sursa de curent de posibilele deteriorări.
Conexiunile pachetului de furtune sunt acoperite de sania laterală a dispozitivului de avans sârmă.
Ştuţul de umplere al sistemului de răcire este protejat împotriva deteriorărilor mecanice.
Senzorul de temperatură protejează împotriva supraîncălzirii sistemului de sudare.
Monitorizarea pământării previne scurgerea curentului de sudare prin circuitul de pământare şi astfel, distrugerea conductorului de protecţie.
Sistemul TransSteel este certificat international S, CE, CSA, CCC.

Date tehnice:	TSt 2700C
Tensiunea reţelei ±10%	380V / 400 V / 460 V
Domeniul curentului de sudare	10 – 350 A
Curentul de sudare la: 10 min / 40°C 40% DA	350 A
Curentul de sudare la: 10 min / 40°C 100% DA	250 A
Tensiunea de mers în gol	60 V
Tensiunea de lucru	15,3 – 31,5 V
Clasa de protecţie	IP 23
Dimensiuni l x b x h	747 x 300 x 497 mm
Greutatea	26,5 kg

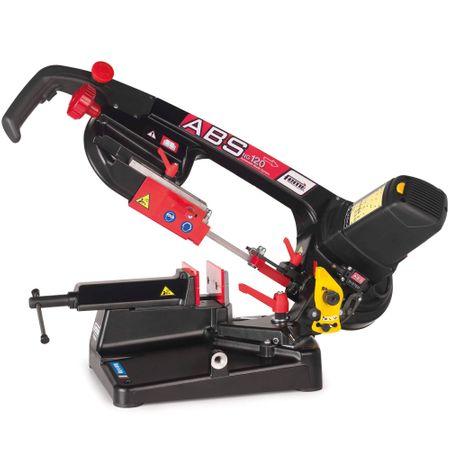

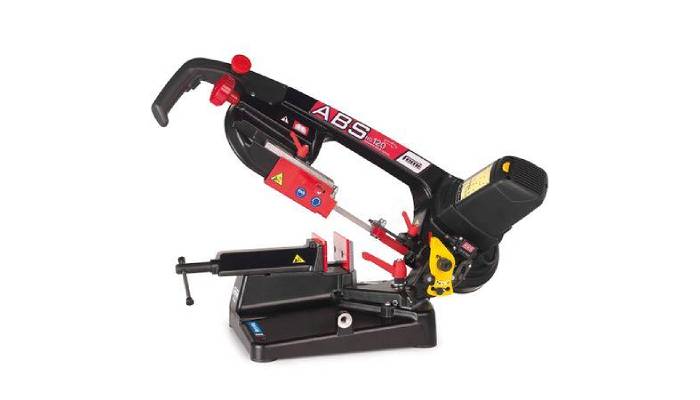

Ciclul de debitare total autonom fara interventia operatorului
4 pozitii de reglare avans debitare, cu selector mechanic
Sistem mecanic de blocare al bratului pentru siguranta si transport
Limitator de oprire de la finalizarea debitarii
Buton oprire de siguranta
Motor cu eficienta 100% datorita sistemului exclusiv ABS
Versatilitate maxima in taierea tutoror metalelor AL Acc Inox
Se reduce uzura benziilor cu cel putin 10%
SISTEMUL NG: Debitari mai rapide 60%
Motor puternic monofazic (1300 W) cu regulator de turatie electronic digital
Motor puternic monofazic (1300 W) cu regulator de turatie electronic digital.
“Constant Speed” cu limitator ampermetric
Intinzator de banda inovator, sistem de ambreiaj presetat pentru reglarea automata
a tensiunii pe banda (patentat)
Rulmenti dubli de ghidaj banda fata- spate

Echipament standard

Brat limitator reglabil, pentru debitari in serie (L= 500mm)
Unelte pentru schimbarea benzii
Filtru electro-magnetic pentru eliminarea interferentelor conform reglementarilor

Fisa tehnica

Avans Debitare	4 trepte
ABS	Da
Capacitate De Debitare	120 mm
Dimensiune Panza	1440x13x0,65mm
Tensiune Alimentare	230 V
Putere Nominala	1300 W
Viteza	35° - 80 m/min
Tip Produs	Masina de debitat
Suprafata De Lucru	Metal
Tip Alimentare	Cu cablu
Tip Utilizare	Profesional

Ciclul de debitare total autonom fara interventia operatorului
4 pozitii de reglare avans debitare, cu selector mecanic
Sistem mecanic de blocare al bratului pentru siguranta si transport
Limitator de oprire de la finalizarea debitarii
Buton oprire de siguranta
Motor cu eficienta 100% datorita sistemului exclusiv ABS
Versatilitate maxima in taierea tutoror metalelor
Se reduce uzura benziilor cu cel putin 10%
Sistemul NG: Debitari mai rapide 60%
“Constant Speed” cu limitator ampermetric
Intinzator de banda inovator, sistem de ambreiaj presetat pentru reglarea automata a tensiunii pe banda
Rulmenti dubli de ghidaj banda fata- spate

Echipament

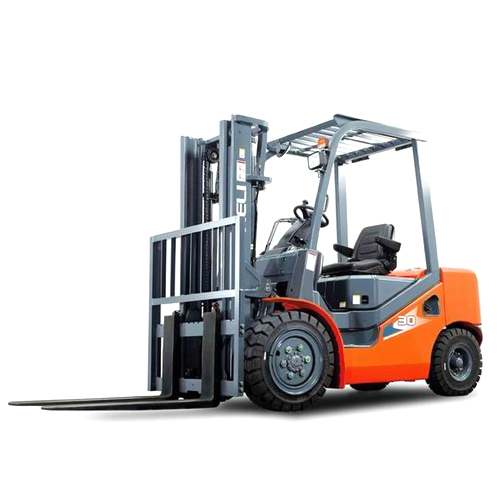

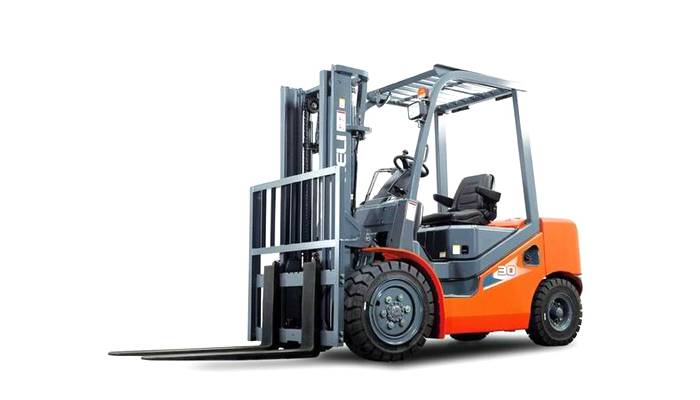

Stivuitor nou cu motorizare diesel Isuzu 4JG2, fabricat de HELI FORKLIFT TRUCKS, model CPCD35-W15H cu o capacitate de incarcare de 3500 kg, pentru centru de greutate de 500 mm, transmisie hidraulica tip Power shift 1/1, catarg duplex cu inaltimea maxima de ridicare de 3500 mm si free lift de 170 mm, 4 valve cu conexiune hidraulica, translatie Bolzoni, lungime furci de 1150 mm, servodirectie, lumini de lucru fata si semnal mers inapoi, girofar, oglinzi retrovizoare, acoperis ploaie PVC, scaun cu centura de siguranta, teava de evacuare, cauciucuri solide, parbriz fata cu stergator.

Caracteristici principale

1	Tipul de combustibil			Diesel
2	Capacitate nominala	Q	kg	3500
3	Centru de greutate	c	mm	500
4	Catarg duplex	M350
5	Inaltimea maxima de ridicare	h3	mm	3500
6	Free lift	h2	mm	170
7	Inaltime catarg retras	h1	mm	2430

Dimensiuni

8	Ampatament	L5	mm	1700
9	Inaltime acoperis protectie	h6	mm	2170
10	Lungime totala (cu furci)	L1	mm	3986
11	Lungime fara furci	L2	mm	2766
12	Latime	B	mm	1225
13	Consola	х	mm	496
14	Garda la sol cu sarcina	m1	mm	135
15	Ecartament fata/spate	R/P	mm	1000/970
16	Raza de intoarcere exterior	Wa	mm	2440
17	Coridor lucru palet (1200x800)	Ast	mm	4336
18	Raza de intoarcere interior	a/b	deg	6/12
19	Dimensiune furci	t/w/L3	mm	50/125/1150
20	Tip/latime incarcare	S	mm	IIIA/1060

Performante

21	Viteza maxima de deplasare (cu/fara sarcina)	km/h	19.0/19.0
22	Viteza de ridicare (cu/fara sarcina)	m/s	0,40/0,42
23	Viteza de coborare (cu/fara sarcina)	m/s	0,35/0,40
24	Tractiune (cu/fara sarcina)	kN	23.0/18
25	Deplasare in panta (cu/fara sarcina)	%	21/20
26	Greutate	kg	4850
27	Dimensiune anvelopa fata		28x9-15
28	Dimensiune anvelopa spate		6.50-10
29	Tractiune		2x/2
30	Cauciucuri		solide

Motor

31	Motor	Isuzu 4JG2
32	Putere	kW	44.9
33	Cuplu motor	1/min	2450
34	Nr cilindrii/capacitate cilindrica	pcs/L	4/3050
35	Capacitate rezervor	L	60

Altele

36	Motor	mPa	17.5
37	Frana		Hidraulica
38	Frana de mana		Mecanica
39	Transmisie nr. viteze Fwd/Bwd		Power shift 1/1
40	Nr. functii hidraulice		4

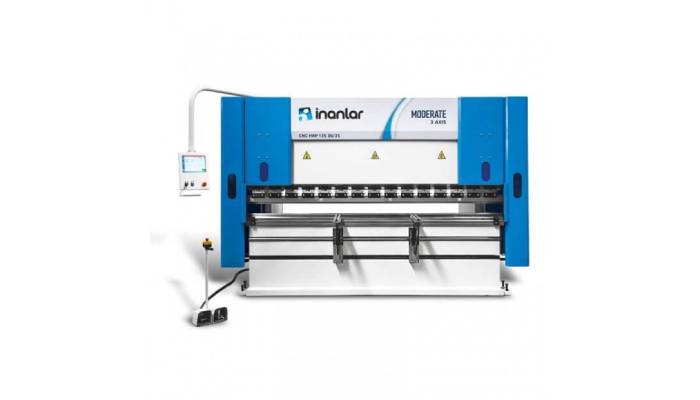

Dotare standard:

3 axe de lucru (Y1, Y2, X), axa R manuala
Controler Grafic 2D CybTouch 12
Sistem hidraulic – REXROTH
Aparatori laterale
Poanson segmentat si prisma in forma de 4-V, marca EUROSTAMP
Sistem de prindere rapida a poansonului, marca PROMECAM
Brate suport frontale
Consola care permite actionarea cu ambele maini sau cu ajutorul unei pedale
Actionare comenzi la pedala cu buton STOP
Fabricate in conformitate cu Directivele CE pentru siguranta echipamentelor si marcaje CE
Cartea masinii de la producator, tradusa in limba romana.

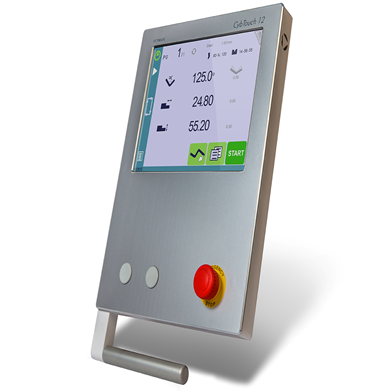

STANDARD Controler CybTouch 12

Reprezentare grafica 2D a pieselor indoite
Reprezentare grafica 2D a sculelor
Compatibilitate parametrii masina
Programare grafica a pieselor de lucru
Programare numerica a pieselor de lucru
Magazie virtuala de scule
Corectii antibombare
Monitor 12"
Ecran tactil
Port USB port
Port RS232
Port comunicare RF Link
Start-up wizard
Meniu in limba romana
Numar de programe de lucru 300
Secvente intr-un program 24
Numar de poansoane memorate 100
Numar de prisme memorate 100

Dotare optionala:

Controlere la cerere marca CYBELEC, STEPAUTOMATION, ESA, DELEM, INANLAR
Sistem de protecție cu laser DSP / AKAS
Sistem de prindere rapidă hidraulic/pneumatic, marca Promecam
Sistem manual de bombare in masa
Sistem antibombare motroizat controlat CNC (axa C)
Sistem răcire/încalzire ulei
Sistem de protectie degete suplimentar
Barieră de lumină spate
Alte dotări la cerere în funcție de necesarul dumneavoastră

Date tehnice	U.M.
Lungimea de indoire	mm	2050
Forta de indoire	Ton	70
Capacitate de indoire pe toata lungimea Otel 400 N/mm²	mm	4
Distanta dintre montanti	mm	1700
Viteza de coborare	mm/s	90
Viteza de lucru (indoire)	mm/s	8,0
Viteza de ridicare	mm/s	70
Bombare in masa		-
Cursa axa X	mm	500
Viteza axa X	mm/s	250
Sistem protectie degete tampon spate	Buc.	2
Numar suporti tabla	Buc.	2
Rezervor ulei	lt.	180
Putere utila motor	kW	5,5
Cursa	mm	185
Distanta intre masa prismei si traversa	mm	380
Adancime gat	mm	300
Inaltime masa	mm	800
Latime masa	mm	110
Lungime	mm	2500
Inaltime	mm	2100
Latime	mm	1200
Greutate	Kg.	3800

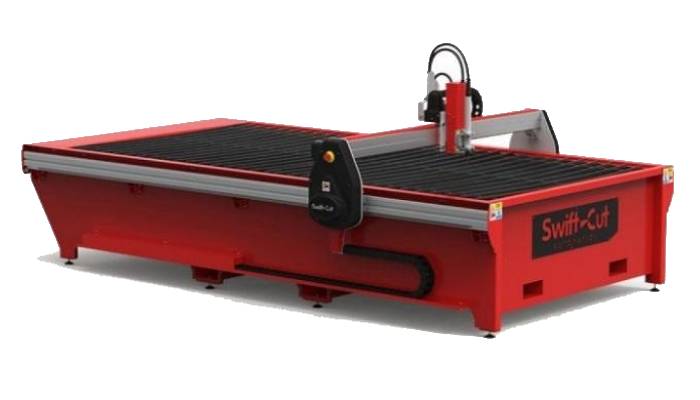

Suprafața de tăiere	3000 mm x 1500 mm
Motor	Hibrid pas cu pas puternic de 4 N/m
Antrenare	Bilaterală pe axa Y
Sistem de antrenare	Cremalieră și roată dintață
Grosime maximă	25 mm
Optiuni pentru batiu	Tiraj forțat sau pat de apă
Consolă automată de operare	PC, monitor, tastatură și mouse incluse

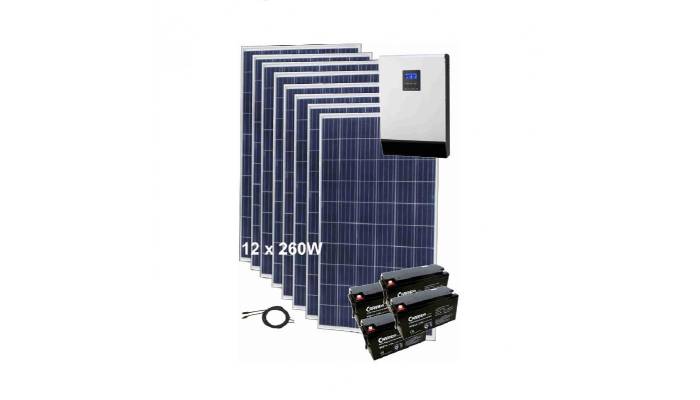

Regulator de incarcare MPPT	80 A
Putere totala instalata	3kWp W
Baterii solare	4 x12v 250Ah Ah
Accesorii sistem fotovoltaic	DA
Putere totala instalata	3kWp W

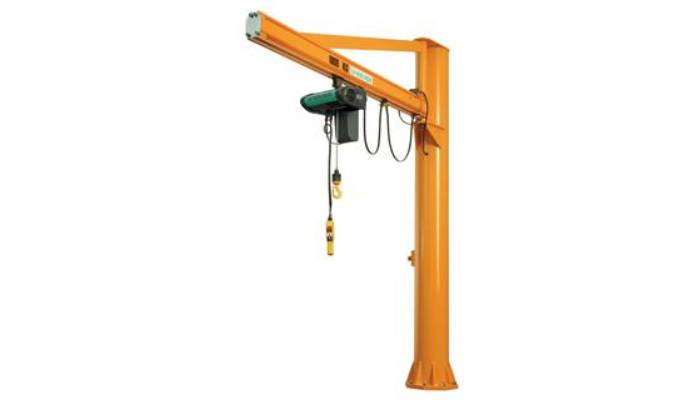

Sarcinna nominala	1600 kg
Lungime brat	3m
Inaltime sub grinda	3.5m
Inaltime de ridicare	Aprox.3m
Utilizare	In interior
Rotire electrica	360 grade

EQUIPMENT

Invest in yourself

AVAILABLE EQUIPMENT

Foarfeca combinata pentru metal

TRANSSTEEL 2700C

TRANSSTEEL 3500

Swift-Cut PRO 3000

MASINA DEBITAT CU BANDA

STIVUITOR 3.5T DIESEL

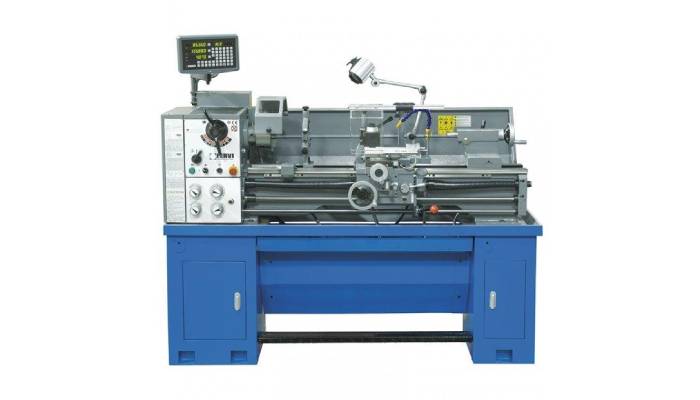

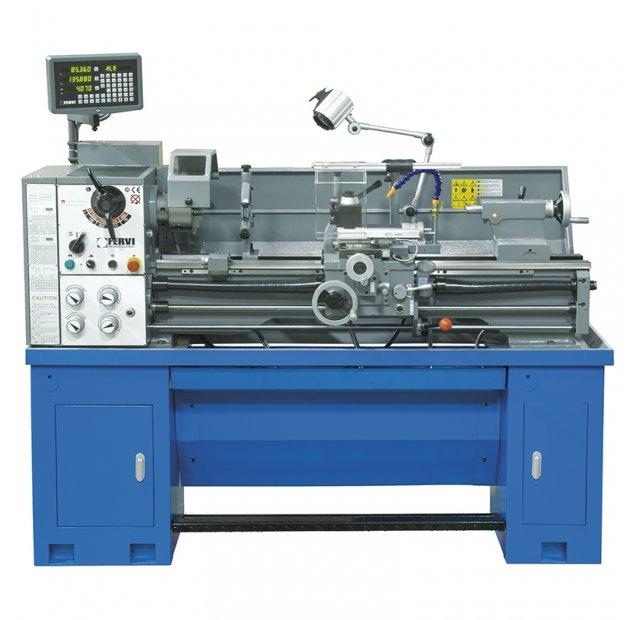

Strung pentru metal

Presa hidraulica tip abkant

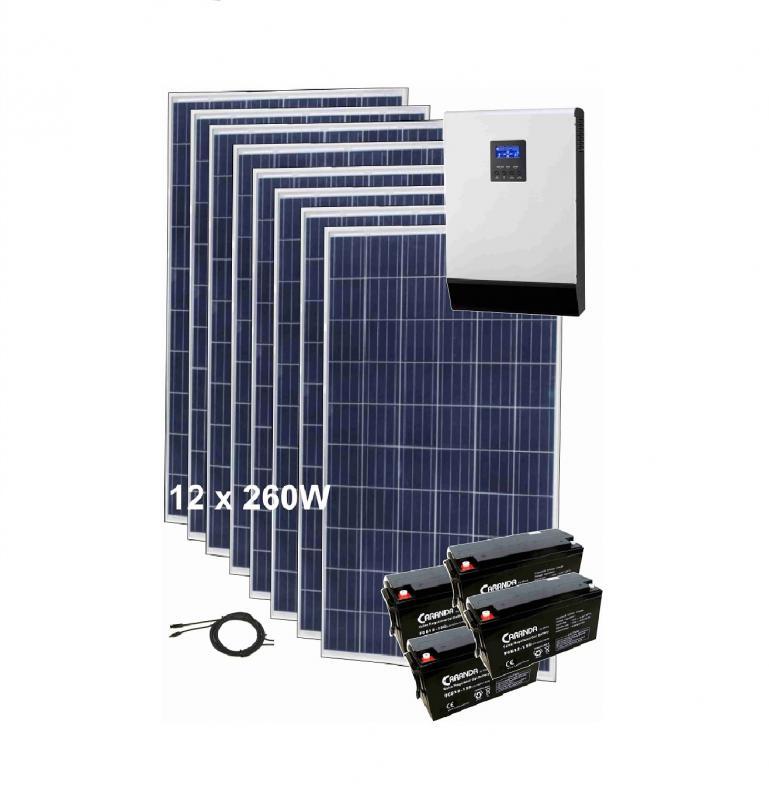

Sistem fotovoltaic 3kWp cu invertor hibrid si baterii de stocare

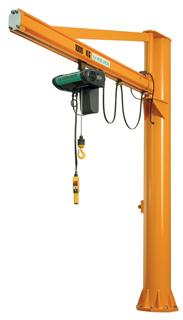

MACARA PIVOTANTA

GET IN TOUCH

Message us to find out how Brand Nav Ship can help your company
